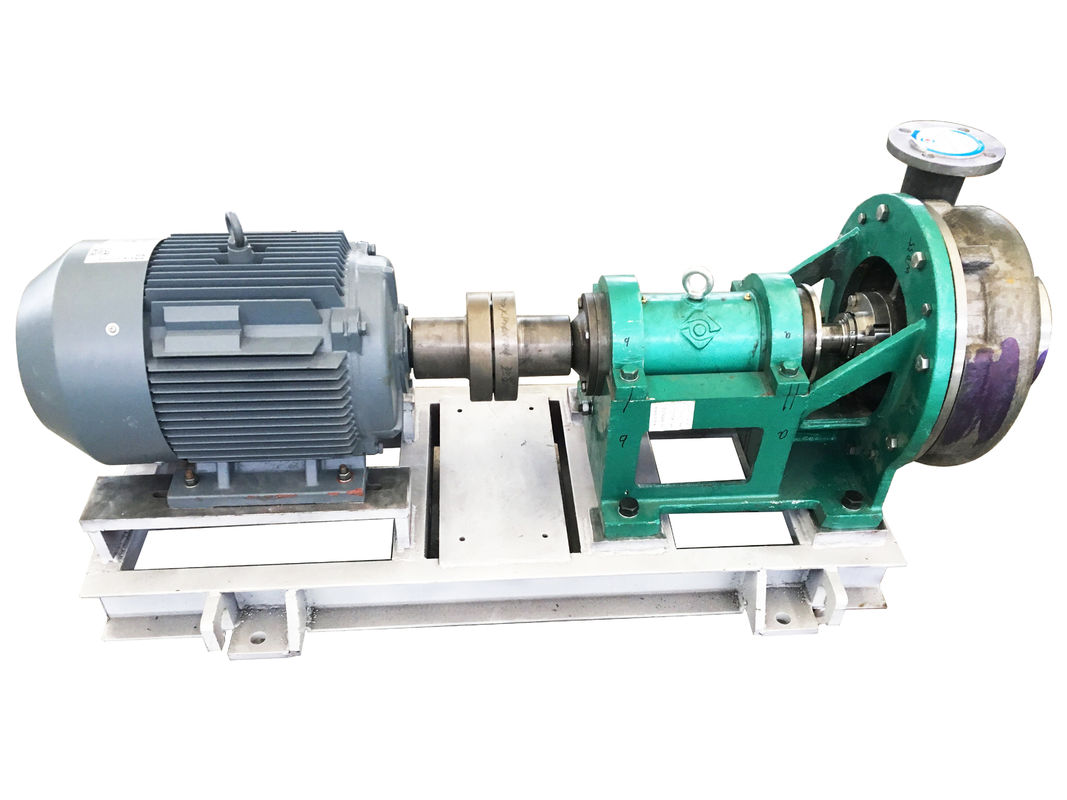

대용량 수평선상 원심 펌프 편흡입 분할 케이스 전력
제품 설명
WD-시리즈 열펌프는 광대한 추진하는 것 플로우 채널과 뛰어난 수력 효능으로, 수평선상 내부식인 원심 펌프입니다. 추진하는 것의 후면 슈라우드는 뒷부분인 블레이드를 갖추고 있으며, 그것이 매체 누출을 감소시킬 수 있습니다. 열펌프의 성과를 복구하기 위해 흐름 통과 성분이 입혀지고 부식될 때, 굴대 조정 장치는 추진하는 것과 펌프본체 사이의 공간을 조정한다고 갖춰집니다. 축 밀봉의 다기종은 (기계적 실링, 유동 밀봉 + 패킹 씰, 유동 밀봉 + k-형 밀봉을 포함하여) 변하기 쉬운 매체를 옮기기 위한 축밀봉 요구조건을 충족시키기 위해 채택됩니다
구조
| *1 | 로킹나사 | *8 | 결함 임펠러실 | 15 | 전방 베어링 캡 | 22 | 오일판 | *29 | 소매 |
| 2 | 가스킷 | 9 | O-링 | *16 | 전방 베어링 | 23 | 조절 너트 | 30 | 물 밀봉 벨소리 |
| *3 | 날개바퀴나트 | *10 | 결함 추진하는 것 | 17 | 본체 지탱 | 24 | 조절 나사 | 31 | 충전기 |
| 4 | O-링 | *11 | 패킹 체임버 | 18 | 베어링 브래킷 | 25 | 본체 지탱 브라켓 | 32 | O-링 |
| *5 | 추진하는 것 | 12 | O-링 | *19 | 후면 베어링 | *26 | 주축 | *33 | 키 |
| *6 | 펌프본체 | 13 | 헹굼수 노즐 | 20 | 후면 베어링 커버 | 27 | 실드 커버 | ||
| 7 | O-링 | 14 | 물 지지 판 | 21 | 키 | 28 | 패킹 글랜드 |
상품 전시회
상세 범위
|
|
모형을 만드세요 : WD-시리즈 원심 펌프 |
| 방전 크기 : 40mm~200mm | |
| 주입구 사이즈 : 50mm~250mm | |
| 능력 : 8 ~ 800 m3/h | |
| 진행하세요 : 10 ~ 90 Ｍ | |
| 극대 효율 : 70% | |
| 넷 포지티브 석션 헤드 : 1.4m~4.5m | |
| 무방한 맥스 원동력 : 315 kw | |
| 추진하는 것 | 허락된 맥스 입자 크기 : 20 밀리미터 |
| 베인 : 5/6 | 시일 타입 : 기계적 실링 / 유동 밀봉 / 패킹 씰 |
| 타이핑하세요 : closed/는 반쯤 열립니다 | 펌프 질량 :최고 3000까지 킬로그램 |
| 재료 :(근무 조건에 따르면) 금속 | RPM : 1450개 Ｒ / 분 |
용법
1. 화학 산업, 야금 산업, 전력 사업, 제지 산업, 식품 산업, 제약업계와 합성 섬유와 같은 다른 산업에 사용했습니다.
2. 고형물 단지 35%를 포함하는 부식제 & 숫돌 액 매체를 옮기세요
