| 원래 장소 | 사천성, 중국 |
| 브랜드 이름 | horizontal-slurrypump.com |
| 인증 | ISO9001 |
| 모델 번호 | OEM |
| 문서 | 제품 설명서 PDF |

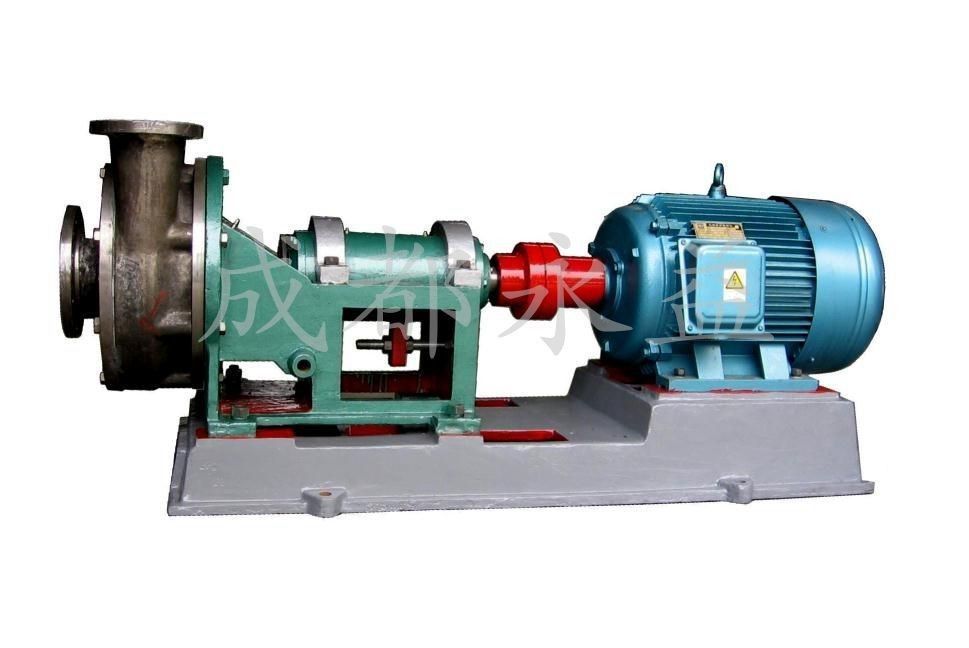

전기 스테인레스 강 수평선상 원심 펌프 고온 레지스턴트
제품 설명
1. 광대한 추진하는 것 플로우 채널과 뛰어난 수력 효능으로, 수평선상 내부식인 원심 펌프.
2. 추진하는 것의 후면 슈라우드는 뒷부분인 블레이드를 갖추고 있으며, 그것이 매체 누출을 감소시킬 수 있습니다.
3. 축 밀봉의 다기종은 (기계적 실링, 유동 밀봉 + 패킹 씰, 유동 밀봉 + k-형 밀봉을 포함하여) 변하기 쉬운 매체를 옮기기 위한 축밀봉 요구조건을 충족시키기 위해 채택됩니다
구조 특징
광선 분할, 뒷문, 싱글 스테이지 편흡입 소용돌이꼴 원심 펌프
추진하는 것 : 오픈 임펠러, 편측 슈라우드 날개차, 소용돌이 추진하는 것과 밀폐형 임펠러.
밀폐형 임펠러는 다중 페이즈 플로의 원리에 따라 넓은 흐름 추진하는 것으로 고안되며, 그것이 클로깅 없이 고체 매체의 도입에게 유익합니다
추진하는 것은 뒤쪽 블레이드로 설계됩니다
블레이드가 익숙한 전후방은 매체가 펌프 유입구를 향하여 뒤로 흘러나오는 것을 예방합니다
블레이드는 굴대 누설압을 줄이고 축방향 힘을 균형화시키는데 사용됩니다
추진하는 것은 쉬운 조립체와 분해를 위한 원추형 적합성으로 샤프트에 설치됩니다
추진하는 것은 날개바퀴나트와 로킹나사로 고정시킵니다
애플리케이션
유기적이고 무기산 : 질산, 황산, 염산과 인산.
나트륨하이드록사이드 또는 탄산 나트륨, 기타 등등 알카리 용액.
유기 화합물류와 다른 부식성인 원료와 제품.
기술적인 매개 변수
|
모델 |
깨끗한 물 성능 |
||||||
|
흐름 (m3/h) |
머리 (m) |
속도 (r/min) |
최대 효율 (%) |
넷 포지티브 석션 헤드 (NPSHr) Ｍ |
펌프 상부 중량 KG |
샤프트 성분 |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0.6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0.7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
일하는 상술
흘러나오세요 : 8-1000m3/h
진행하세요 : 15-120m
속도를 회전시키세요 :<1500rpm>
압력 :1.6MPa
온도 :-50C-130C
모토 전원 : 5.5-315KW
구조
|
*1 |
로킹나사 |
*8 |
결함 임펠러실 |
15 |
전방 베어링 캡 |
22 |
오일판 |
*29 |
소매 |
|
2 |
가스킷 |
9 |
O-링 |
*16 |
전방 베어링 |
23 |
조절 너트 |
30 |
물 밀봉 벨소리 |
|
*3 |
날개바퀴나트 |
*10 |
결함 추진하는 것 |
17 |
본체 지탱 |
24 |
조절 나사 |
31 |
충전기 |
|
4 |
O-링 |
*11 |
패킹 체임버 |
18 |
베어링 브래킷 |
25 |
본체 지탱 브라켓 |
32 |
O-링 |
|
*5 |
추진하는 것 |
12 |
O-링 |
*19 |
후면 베어링 |
*26 |
주축 |
*33 |
키 |
|
*6 |
펌프본체 |
13 |
헹굼수 노즐 |
20 |
후면 베어링 커버 |
27 |
실드 커버 |
|
|
|
7 |
O-링 |
14 |
물 지지 판 |
21 |
키 |
28 |
패킹 글랜드 |
|
물품 사진
절차
포장과 선적
|
OEM |
받아들일 수 있습니다 |
|
MOQ |
1개 세트 |
|
프라이스 |
교섭할 수 있습니다 |
|
공항 |
상하이 |
|
지불 |
전신환, L/C (신용장), 웨스턴 유니온 |
|
패키징 |
수출은 건을 나무로 덮 또는 요청이 고객으로서 있습니다 |
|
배달 시간 |
발주량에 따른 40 일 |
|
선적 |
기차에 의한 공중에 의해, 바다에 의해 |
언제든지 저희에게 연락하십시오
