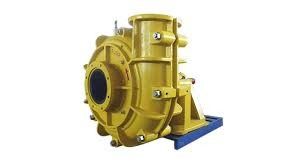

원심력 슬러지 펌프

내마모성 거대 입자를 옮기기 위한 큰 흐름 원심 펌프

슬러리 펌프에 대한 주요 도입

12 / 10 ST - AH 슬러리 펌프는 이중펌프 하우징 구조입니다, 이에 펌프본체와 펌프 덮개가 대치할 수 있는 내마모 금속 마무리를 갖춥니다 (추진하는 것들, 재킷, 가드 플레이트, 기타 등등을 포함하여). 펌프본체와 펌프 덮개는 동작 압력에 따라 그레이 캐스트 아이언 또는 연성 주철로 만들어집니다. 그들은 수직적으로 열리고, 볼트로 고정되었습니다. 펌프본체는 정지를 가지고 있고, 브라켓에 탈퇴당합니다. 펌프의 관은 회전하고 8개 각에 설치될 수 있습니다. 추진하는 것의 앞과 뒷면 커버는 누출과 증가 펌프 생명을 감소시키기 위해 뒤쪽 블레이드를 갖추고 있습니다.
AH 슬러리 펌프 펌프본체 펌프 덮개와 플로우 성분 : 이 일련의 펌프는 수평선상, 수직 개방형, 이중펌프 쉘 구조 슬러리 펌프입니다. 펌프본체와 펌프 덮개는 대치할 수 있는 금속 라이닝을 갖추고 있습니다. 마무리는 고크롬 내마모합금 재료로 만들어집니다. 하자 보수 기간과 삭감하는 운영비를 연장하면서, 마무리는 마모 천공까지 사용될 수 있습니다. 펌프 출구 방향은 회전하고 8개 각에 설치될 수 있습니다.
베어링 어셈블리 : 펌프의 베어링 어셈블리는 추진하는 것과 앞 가드 플레이트 사이에 제거를 조정해서 편리한 원통 구조를 채택하고, 완전히 유지 동안 제거될 수 있습니다. 태도는 기름이 발라집니다. 축 밀봉 (밀봉) : 펌프의 샤프트 시일 타입은 패킹 씰, 날개바퀴 기밀과 기계적 실링을 가지고 있습니다. 전송 방식 : 비디오형 v 벨트 전동, 플렉시블 커플링 드라이브, 기어 하강기 드라이브, 유체 커플링 드라이브, 가변 방식 드라이브, 사이리스터 속도 제어, 기타 등등. 그들 중에, V자형 v 벨트 전동은 CL, CV, CR, 주로치, ZV, ZR 전송을 가지고 있습니다. 전체 성능 : 열펌프는 넓은 성능 범위, 좋은 공동화 성능과 고효율을 가집니다. 다단계층 시리즈 기술은 장거리 교통을 만나는데 사용될 수 있습니다. 과전류 성분은 다양한 금속에 이용할 수 있고, 깊이를 추가합니다. 다양한 속도와 다양한 변동으로, 펌프는 최적 산업적이고 채광 조건 하에서 작동합니다. 긴 서비스 라이프와 높은 운영 효율성은 다양한 가혹한 전달 조건을 충족시킬 수 있습니다.

모델 의미

거리 12 / 10명 - 아 (R)

12------------흡수 지름(인치)

10------------방출 지름(인치)

거리------------지지 방식

아---------- 펌프 모델

Ｒ-------------천연 고무

상술

특징

1). 수평선상 슬러리 방전용 펌프, 외팔보로 받쳐집니다

2). 우수한 수력 효능과 고효율과 저마모 금리

3). 더 좋은 내마모성과 부식성인 저항

4). 유형 펌프를 위한 프레임판은 대치할 수 있는 내마모 금속 라이너 또는 고무 라이너를 가지고 있습니다. 추진하는 것들은 내마모 금속 또는 충돌로 만들어집니다

5). 허용 압력 범위에서, 그것은 단계에서 연속하여 사용될 수 있고 일하는 무방한 최대가 압력은 3.6Mpa입니다.

6). 원심 기밀, 기계적 실링과 패킹 씰은 이용 가능합니다 .

7). 방류 분기점은 요청에 따라 45 도의 간격으로 배치되고 설치와 신청서에게 어울리기 위해 어떠한 8 위치들으로도 기울어질 수 있습니다.

전형적인 애플리케이션 :

재 처리

사이클론 공급

펄프와 종이

연마제 슬러리

선탄

미너럴 드레싱

집합적 처리

슬러리 펌프 추진하는 것 기능 :

1. 추진하는 것은 슬러리에 일하는 슬러리 펌프 과전류 부품의 부품입니다.
2. 추진하는 것은 슬러리를 위한 에너지를 획득하기 위해 펌프본체에서 펌프 축에 의해 회전합니다.
3. 기계적 에너지는 추진하는 것의 회전으로 슬러리로 전송되어서, 슬러리가 동력압 에너지를 획득합니다 : 그것은 4개의 부분으로 구성됩니다 : 앞 휠판, 후방 휠판, 블레이드와 휠 허브.

슬러리 펌프 소용돌이꼴 기능 :

1. 주로 추진하는 것을 남기는 것 슬러리의 흐름 궤적에따르면 설계되고 제조되어 액체를 받아들이는 것 추진하는 것에서 제거했습니다
2. 소용돌이꼴 형태는 슬러리가 밖으로 흘러나올 때 액체의 운동 에너지를 압력으로 변환시키기 위해 운동 에너지를 정압으로 변형하도록 유익합니다.
3, 소용돌이꼴이 충분한 세기와 좋은 프로세스 특성을 가져야 합니다, 점진적으로 에너지 전환을 위해 곳이 되면서, 슬러리 펌프의 아웃렛 부가 증가합니다

슬러리 펌프 트롯부시와 프레임판 라이너 삽입 기능 :

1. 쉬운 조립체와 분해를 위해 설계됩니다
주로 슬러리 프로우 닫힌 공간을 형성하기 위한 소용돌이꼴로, 2
3. 대부분의 경우에, 앞 가드 플레이트는 물 유입구를 가지고 있고 소장 가드 플레이트가 샤프트 홀을 가지고 있습니다.
4. 일반적으로, 더 큰 슬러리 펌프는 앞 가드 플레이트와 소장 가드 플레이트를 가지고 있고 작은 펌프가 단지 한 가드 플레이트를 가지고 있습니다.

구조 디자인

축 밀봉 모듈 설계

성능 표
