| 원래 장소 | 사천성, 중국 |
| 브랜드 이름 | horizontal-slurrypump.com |
| 인증 | ISO9001 |
| 모델 번호 | OEM |
| 문서 | 제품 설명서 PDF |

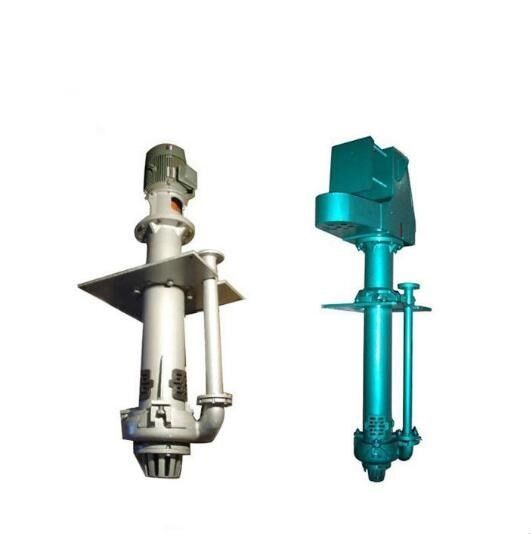

연마 슬러지 흡수를 위한 산업적 긴 샤프트 수직 슬러리 펌프 / 모래 펌프
제품 특징
완전히 탄성체는 늘어섰거나 단단한 금속이 적합했습니다
양흡입 편측 슈라우드 날개차
어떤 수중 베어링 또는 포장
선택적 오목한 추진하는 것과 이용 가능한 흡수 선동자
MPV 모델들은 부식 저항성을 대신하는 가득 찬 충돌을 특징으로 합니다
불충분한 흡수 의무에서 운영될 수 있습니다
매개 변수 범위
| 이름 | ZJL 시리즈 수직 슬러리 펌프 |
| 머리 | 4 ~ 60 Ｍ |
| 능력 | 6 ~ 364m3/h |
| 방전 크기 | 40mm~200mm |
| 주입구 사이즈 | 50mm~250mm |
| 극대 효율 | 70% |
| 넷 포지티브 석션 헤드 | 1.4m~3.5m |
| 무방한 맥스 원동력 | 315 kw |
| 지름 |
200mm~470mm |
제품 설명
ZJL-시리즈 수직 슬러리 펌프는 싱글 스테이지 단순 흡입 원심력 슬러리 펌프입니다. ZJL-시리즈 펌프는 2상 유체의 이론에 따라 있고 그들이 총 손실을 최소화하는 원리에 따라 설계됩니다. 그것의 흐름 통과 성분의 기하학적 형태는 매체의 흐름 상태에 적합합니다. 이런 방식으로, 흐름 통과 성분의 찰과상이 감소되도록 소용돌이와 충격이 발생하는 부분 중의 유압 손실은 감소됩니다 ; 물 효용성은 증가됩니다 ; 운영 소음 진동은 감소됩니다. 높은 마모 방지, 부식 저항성과 임팩트 저항을 가지고 있는 높은 크롬 불순물은 서비스 수명을 향상시키기 위해 흐름 통과 성분을 위해 사용됩니다.
재료
|
기술 |
표준 소재 |
소재 옵션 |
|
샤프트 |
4140 연강 |
청구하는 대로 이용 가능합니다 |
|
베어링 하우징 |
무쇠 |
|
|
칼럼 |
연강 |
|
|
상위 체 |
충돌 |
무쇠 |
|
더 낮은 체 |
무쇠 |
|
|
백 라이너 |
27% 크롬 백주철 |
|
|
펌프케이스 |
27% 크롬 백주철 |
충돌은 백주철을 정렬시켰습니다 |
|
추진하는 것 |
27% 크롬 백주철 |
충돌 |
|
방출관 |
연강 |
충돌은 온화한 Steel/ 복합체를 정렬시켰습니다 |
|
어뎁터 플레이트 |
연강 |
|
기술적인 매개 변수
|
모델
|
맑은 물 성능 |
지지하는 모터
|
|||||
|
회전 속도 엔 |
흐름 큐 |
머리 Ｈ |
축 동력 Pa |
효율성 η |
|||
| 분 Ｒ / | (m3/h) | Ｍ | kw | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37 kw |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15 kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11 kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380V 55 kw |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380V 18.5 kw |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380V 45 kw |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380V 15 kw |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380V 37 kw |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380V 15 kw |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380V 18.5 kw |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380V 5.5 kw |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380V 30 kw |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380V 11 kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380V 30 kw |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11 kw |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380V 4 kw |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0.4 | 34.9 |
Y90L-6 V1 380V 1.1 kw |
||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22 kw |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380V 7.5 kw |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5.5 kw |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0.6 | 26.1 |
Y90L-6 V1 380V 1.1 kw |
||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380V 4.0 kw |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0.4 | 27.9 |
Y90L-6 V1 380V 1.1 kw |
||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
